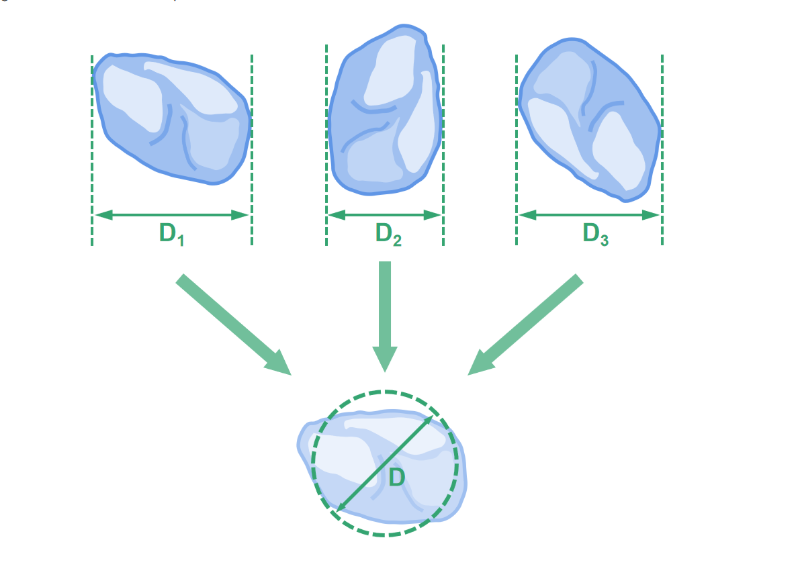

在顆粒粒度分析中，除了D10、D50、D90等百分?jǐn)?shù)徑外，平均徑是另一類至關(guān)重要的統(tǒng)計指標(biāo)。其中，體積平均徑D[4,3] 和面積平均徑D[3,2] 因其獨(dú)特的物理意義和廣泛的應(yīng)用場景，成為科研與工業(yè)領(lǐng)域頻繁使用的參數(shù)。理解它們的區(qū)別與聯(lián)系，對于正確解讀粒度數(shù)據(jù)、進(jìn)行跨技術(shù)對比至關(guān)重要。

一、為什么需要不同的平均徑？

想象一個由1微米和10微米兩種球體組成的簡單體系。如果僅從顆粒數(shù)量上看，即便兩者數(shù)量相等，其數(shù)量平均徑會接近(1+10)/2 = 5.5μm。但這個結(jié)果嚴(yán)重低估了大顆粒的影響，因為一個10μm顆粒的體積相當(dāng)于1000個1μm顆粒的體積！因此，在大多數(shù)實際應(yīng)用中，我們更關(guān)心顆粒的體積（影響濃度、沉降速度）或表面積（影響溶解速率、化學(xué)反應(yīng)活性）。為準(zhǔn)確反映這些屬性，加權(quán)平均徑應(yīng)運(yùn)而生。

二、體積平均徑 D[4,3]

D[4,3]，也稱為德布魯克平均徑或體積力矩平均徑，是基于顆粒體積進(jìn)行加權(quán)的平均直徑。

1. 物理意義：

D[4,3]對樣品中體積較大的顆粒更為敏感。它代表了這樣一個假想均一體系的粒徑：在該體系中，所有顆粒的總體積和總表面積之比，與實際多分散樣品的總體積和總表面積之比相同。 簡單來說，D[4,3]強(qiáng)烈傾向于表征樣品中那些貢獻(xiàn)了絕大部分體積的較大顆粒。

2. 計算原理：

其計算公式為：D[4,3] = Σ(?????????) / Σ(????????3)

其中，????是粒徑為????的顆粒數(shù)量。從公式可以看出，粒徑被四次方（d?）加權(quán)，這正與顆粒的體積（與d3成正比）和其投影面積（與d2成正比）的乘積相關(guān)，放大了大顆粒的權(quán)重。

3. 應(yīng)用場景：

D[4,3]是激光衍射法粒度分析的首選報告指標(biāo)。因為激光衍射技術(shù)對顆粒的體積響應(yīng)靈敏，其測量結(jié)果本質(zhì)上是基于體積分布的。在以下場景中，D[4,3]尤為相關(guān)：

• 評價漿料沉降穩(wěn)定性：沉降速率與顆粒大小的平方成正比，大顆粒起主導(dǎo)作用。

• 計算催化劑載量或藥物活性成分含量：這些通常與顆粒的體積或質(zhì)量直接相關(guān)。

• 對比激光衍射與其他體積敏感型技術(shù)的測量結(jié)果。

三、面積平均徑 D[3,2]

D[3,2]，也稱為表面積平均徑或索特平均徑，是基于顆粒表面積進(jìn)行加權(quán)的平均直徑。

1. 物理意義：

D[3,2]反映了樣品顆粒的平均比表面積（單位體積的表面積）。它代表了這樣一個假想均一體系的粒徑：在該體系中，所有顆粒的總體積和總表面積之比，與實際多分散樣品的總體積和總表面積之比相同。 由于小顆粒具有更大的比表面積，因此D[3,2]對樣品中的細(xì)小顆粒更為敏感。

2. 計算原理：

其計算公式為：D[3,2] = Σ(????????3) / Σ(????????2)

公式中，粒徑被三次方（d3，正比于體積）加權(quán)，并除以二次方（d2，正比于表面積），最終得到的是體積與表面積的比值，即與比表面積成反比的直徑。

3. 應(yīng)用場景：

D[3,2]通常在與表面積相關(guān)的過程中作為關(guān)鍵指標(biāo)：

• 溶解速率預(yù)測：藥物的溶解、化學(xué)反應(yīng)的速率往往與顆粒表面積成正比。

• 催化效率評估：催化反應(yīng)發(fā)生在催化劑表面。

• 吸附性能研究：吸附劑的效能與其比表面積直接相關(guān)。

• 對比圖像分析結(jié)果：圖像分析技術(shù)直接測量每個顆粒的投影面積，其結(jié)果更接近于面積加權(quán)，因此D[3,2]是優(yōu)先對比的參數(shù)。

四、實例對比與核心要點(diǎn)

我們用一個極端的例子來直觀展示兩者的差異：假設(shè)體系只有兩個球體，直徑分別為1μm和10μm。

• 體積計算：10μm顆粒的體積是1μm顆粒體積的103 = 1000倍。

• D[4,3]（體積加權(quán)）：結(jié)果將非常接近10μm，因為大顆粒貢獻(xiàn)了幾乎全部的體積。

• D[3,2]（面積加權(quán)）：結(jié)果會小于10μm，因為它同時考慮了體積和表面積的貢獻(xiàn)，小顆粒的巨大比表面積使其權(quán)重增加。

核心要點(diǎn)總結(jié)：

1. D[4,3] ≥ D[3,2]：對于任何多分散樣品，體積平均徑D[4,3]總是大于或等于面積平均徑D[3,2]。兩者差值越大，表明樣品的粒度分布越寬。

2. 技術(shù)匹配性：比較不同技術(shù)測量的結(jié)果時，必須選擇相匹配的平均徑。將激光衍射的D[4,3]與圖像分析的D[3,2]直接對比是無效的。

3. 物理意義導(dǎo)向：選擇報告哪個平均徑，應(yīng)取決于你的應(yīng)用最關(guān)注顆粒的哪個屬性——是體積/質(zhì)量，還是表面積/活性。
