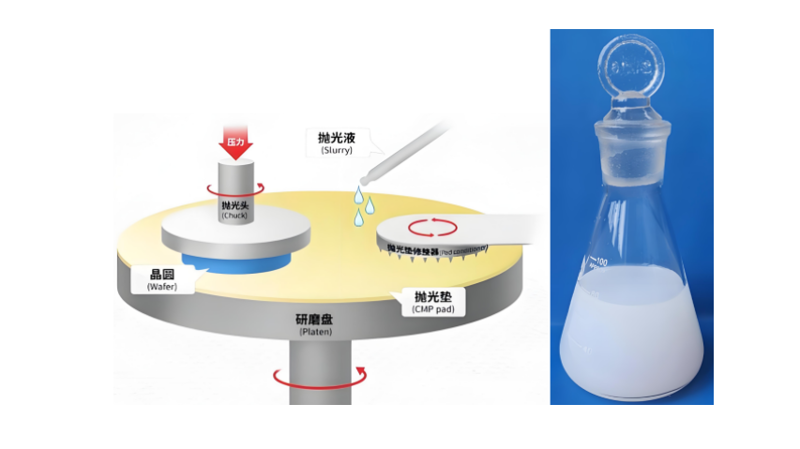

在半導體制造工藝中，化學機械拋光（CMP）是實現晶圓全局和局部平坦化的關鍵工序。CMP拋光液與拋光墊、固定環協同工作，通過化學腐蝕和機械研磨相結合的方式，有效消除晶圓表面的不規則形貌，獲得高度平整的表面（圖1）。這種平整度對于后續集成電路的形成至關重要，而拋光液中顆粒的尺寸分布和穩定性直接影響拋光效果。

CMP拋光液顆粒特性對拋光質量的影響

晶片的平整度與所用拋光漿料顆粒的尺寸分布密切相關。拋光液中顆粒的尺寸和分布直接影響拋光速率和表面粗糙度，進而影響后續加工的電路質量。特別值得注意的是，微量存在的大顆粒團聚物可能對晶片表面造成劃痕，導致產品缺陷。

拋光液漿料顆粒的表面電荷特性決定了漿料的穩定性，即顆粒團聚的傾向性。Zeta電位作為表征顆粒表面電荷的重要參數，會顯著影響拋光過程。較高的Zeta電位絕對值（通常大于±30mV）表明顆粒間存在較強的靜電排斥力，有利于保持分散體系的穩定性。

實驗設備與方法

本研究采用丹東百特儀器有限公司生產的BeNano 180 Zeta Max納米粒度及Zeta電位分析儀，配合BAT-1自動滴定儀進行測試。該儀器采用波長為671nm、功率50mW的激光器作為光源，在12°角設置檢測器進行Zeta電位測量，在173°角設置檢測器進行粒徑分析。

樣品制備與測試條件：將二氧化硅拋光液分散于水中，通過軟件內置的SOP程序控制pH滴定過程。使用HCl水溶液調節體系pH值，終點pH設定為2，pH間隔為1，冗余度為0.2pH。測試溫度控制在25℃±0.1℃，采用毛細管電極進行測量。

結果與分析

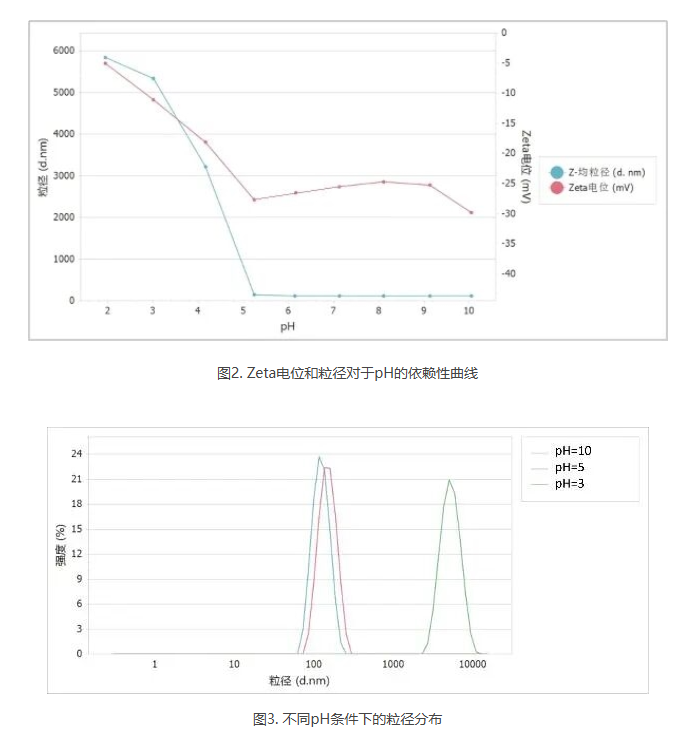

通過檢測不同pH條件下拋光液的Zeta電位和粒徑值，得到了Zeta電位隨pH變化的曲線以及不同pH條件下的粒徑分布圖。

Zeta電位變化規律：在pH=2-10的測試范圍內，樣品的Zeta電位均為負值，表明顆粒表面攜帶負電荷。當pH大于6時，Zeta電位絕對值在-25mV至-30mV范圍內波動，此時粒徑穩定在120nm附近。從多分散指數（PDI）來看，此范圍內PDI值較低，表明樣品均勻性良好。

酸性環境下的變化：當pH低于5時，Zeta電位絕對值隨pH降低而顯著下降，在pH=2時降至-5mV。隨著Zeta電位降低，顆粒間靜電排斥力減弱，體系趨于不穩定，粒徑逐漸增大。粒徑分布圖顯示，隨著pH降低，分布曲線明顯向大尺寸方向偏移。

表1詳細列出了不同pH條件下的粒徑、PDI和Zeta電位數據，直觀展示了參數間的相關性。

結論與意義

本研究表明，氧化硅拋光液在pH大于6的環境中能夠保持較高的Zeta電位絕對值，從而維持良好的分散穩定性。而在低pH環境中，Zeta電位絕對值較低，顆粒容易團聚形成大顆粒，這會嚴重影響拋光效果，導致晶片表面產生缺陷。

BeNano 180 Zeta Max與BAT-1自動滴定儀的聯用系統能夠在一個測試序列中全面表征樣品在不同pH條件下的粒徑和Zeta電位變化，為CMP拋光液的配方優化和質量控制提供了可靠的技術手段。半導體制造商可以根據這些數據確定拋光液的最佳使用條件，確保拋光工藝的穩定性和可靠性。

通過這種科學的表征方法，不僅能夠提高拋光質量，還能有效降低生產成本，為半導體行業的精細化發展提供技術支持。
