右旋糖酐鐵是鐵和右旋糖酐的絡合物，為水溶性鐵制劑，可進行肌肉注射，用于治療貧血，制劑中顆粒的大小及其分布會影響最終產品的吸收、藥效、免疫源性反應。這里我們對右旋糖酐鐵注射液的市售樣品與試驗樣品進行了對比試驗。

BT-90+納米粒度儀儀器原理

      動態光散射技術DLS通過光電檢測器檢測樣品顆粒隨布朗運動產生的散射光波動隨時間的變化，利用相關器的時間相關性統計學計算得到相關曲線，進而得到顆粒的布朗運動速度，即擴散系數D。通過斯托克斯-愛因斯坦方程，我們把顆粒的布朗運動速度和其粒徑DH聯系起來：

      其中kB為玻爾茲曼常數，T為環境溫度，????為溶劑粘度，DH為顆粒的流體力學直徑。

      通過累積距法對于相關曲線的擬合，得到顆粒的平均粒徑和PDI分布系數，通過多指數的分布算法得到顆粒的粒徑分布信息。

右旋糖酐鐵制劑粒度測試儀器

      本實驗采用丹東百特儀器公司研制的BT-90+納米粒度儀。該儀器使用波長671nm，功率50mW激光器作為光源，設置在90度角的APD檢測器進行散射光信號采集。采用單模光纖進行信號傳導，以最大程度的提高信噪比。

樣品制備和測試條件

     我們檢測了兩個樣品，樣品1為“市售樣品”，樣品2“試驗樣品”。兩個樣品均為暗褐色懸浮液，吸光性較強。用純凈水將兩個樣品均稀釋100倍，在25℃±0.1℃條件下，每個樣品至少進行三次測試，以查看結果的重復性和得到結果的標準偏差。

右旋糖酐鐵制劑粒度測試結果和討論

      通過樣品的原始散射光信號，我們得到兩個樣品的相關曲線：

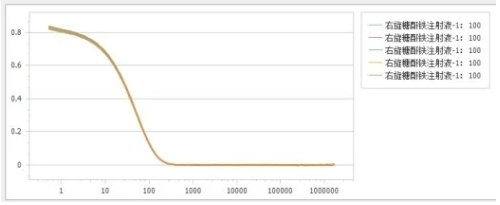

圖1. 市售樣品相關曲線

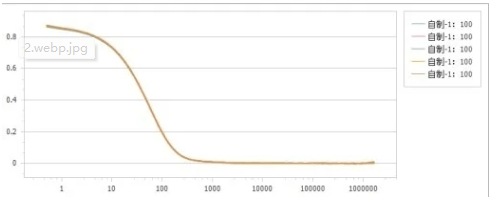

圖2. 自制品相關曲線

      通過相關曲線，我們可以看出兩個樣品的相關曲線的信噪比良好，都具有較高的重復性。但我們發現兩個樣品的相關曲線衰減速度有些差別，我們將兩個相關曲線對比來看，如下：

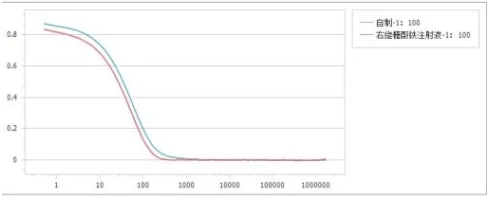

圖3. 兩個樣品相關曲線對比

      通過圖3我們可以看到，市售樣品的相關曲線衰減速度要比自制樣品的相關曲線衰減速度快一些，因此我們判斷自制的右旋糖酐鐵相對粒徑更大，顆粒擴散速度更慢。

      我們將兩個樣品多次檢測的檢測結果列于下表中：

表1. 粒徑和粒徑分布信息

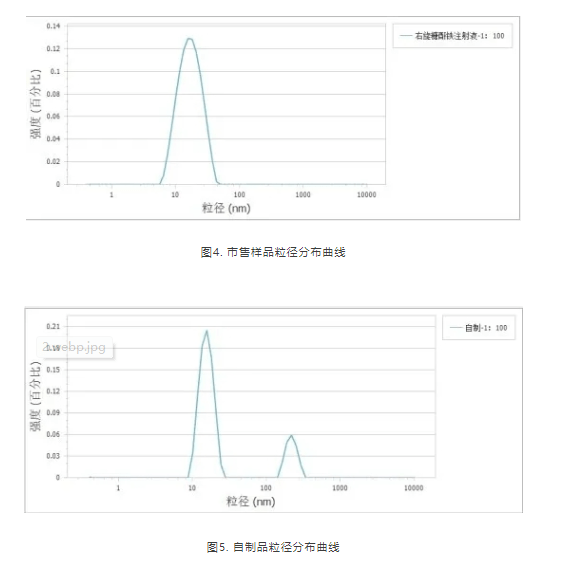

     通過檢測結果，我們可以看到自制品的平均粒徑要比市售樣品的平均粒徑明顯偏大，而且分布系數PDI也大很多。其粒徑分布如圖4和圖5：

     通過圖4和圖5粒徑分布圖中可以看出，市售樣品粒徑分布較均勻，而自制樣品粒徑分布為雙峰，兩者的主峰位置基本一致性，但是自制品在幾百納米處有團聚物峰出現。這種異?，F象需要試驗樣品生產單位的研究人員高度重視。

通過BT-90+系統檢測了兩個右旋糖酐鐵樣品。我們發現樣品間的粒徑和粒徑分布具有較大差別，同時我們也發現了BT-90+對大顆粒團聚物具有很高的靈敏度，為注射劑應用提供了有力的檢測工具。
